PENGERTIAN OSI LEYER

Model Open Systems Interconnection (OSI) diciptakan oleh InternationalOrganization for Standardization (ISO) yang menyediakan kerangka logika terstruktur  bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard inidikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringanyang berbeda secara efisien.Model Layer OSI dibagi dalam dua group: “upper layer” dan “lower layer”. “Upper layer” fokus pada applikasi pengguna dan bagaimana file direpresentasikan di komputer.Untuk Network Engineer, bagian utama yang menjadi perhatiannya adalah pada “lower layer”. Lower layer adalah intisari komunikasi data melalui jaringan aktual.Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringanmemahami fungsi dari tiap-tiap layer yang berhubungan dengan aliran komunikasi data.Termasuk jenis-jenis protoklol jaringan dan metode transmisi. Model dibagi menjadi 7layer, dengan karakteristik dan fungsinya masing-masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard

Cara Kerja OSI Layer

Ketika data ditransfer melalui jaringan, sebelumnya data tersebut harus melewatike-tujuh layer dari satu terminal, mulai dari layer aplikasi sampai physical layer, kemudiandi sisi penerima, data tersebut melewati layer physical sampai aplikasi. Pada saat datamelewati satu layer dari sisi pengirim, maka akan ditambahkan satu “header” sedangkan pada sisi penerima “header” dicopot sesuai dengan layernya. Dari masing-masing layer mempunyai tugas tersendiri demi kelancaran data yang akan dikirimkan.

2.   Sejarah singkat model Osi7 Layer

Dahulu pada era 70-an, banyak perusahaan software yang membuat System Network Architektur (SNA), yang antara lain IBM, Digital, Sperry, burough dsb.

Tentunya masing-masing perusahaan tersebut membuat aturan-aturan, sendiri yang satu sama lain tidak sama, misalkan IBM mengembangkan SNA yang hanya memenuhi kebutuhan komputer-komputer menggunakan SNA produk IBM ingin dihubungkan dengan SNA produk digital tentunya tidak bisa, hal ini disebabkan protokolnya tidak sama . Analoginya, misalkan anda berbicara dengan bahasa Jawa, tentunya akan dimengerti pula orang lain yang juga bisa berbahasa Jawa, misalkan anda berbicara dengan orang sunda, apakah bahasa anda dapat diterima oleh orang tersebut?? tentunya tidak? masalah ini bisa diselesaikan jika anda berbicara menggunakan bahasa standar yang tentunya bisa dimengerti lawan bicara anda.

Menghadapi kenyataan oini, kemudian The International Standard Organization (ISO) pada sekitar tahun 1980-an, meluncurkan sebuah standar model referensi  yang berisi cara kerja serangkaian protokol SNA. model referensi ini selanjutnya dinamakan Open System Interconnection (OSI).

Model Referensi OSI terdiri dari 7 buah bagian / layer yang masing-masing layer mempunyai tugas sendiri-sendiri. dikarenakan OSI terdiri dari 7 macam layer, maka model referensi OSI seringkali disebut OSI 7 Layer.

Tujuan OSI7 Layer

Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringan  memahami.

Fungsi dari tiap‐tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenisjenis protoklol jaringan dan metode transmisi.

Model dibagi menjadi 7 layer, dengan karakteristik dan fungsinya masing‐masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard

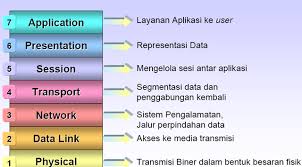

PEMBAGIAN OSI LEYER

Lapisan ke-	Nama lapisan	Keterangan
7	Application layer	Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.
6	Presentation layer	Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level ini adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing (VNC) atau Remote Desktop Protocol (RDP)).
5	Session layer	Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.
4	Transport layer	Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.
3	Network layer	Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.
2	Data-link layer	Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).
1	Physical layer	Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.
